Вопросы и ответы

Модуль управления KVLink-200 и катушки CL912-DC24V-4W используются с пневмораспределителями КИПВАЛЬВ 538-2152, 534-2152, 538-2252, 534-2252, 538-2253C, 534-2253C или иными «азиатского» типа 4V200.

Во втором полугодии 2026 года будут доступны модули управления KVLink-100 и катушки CL977-DC24V-3W для пневмораспределителей КИПВАЛЬВ 538-1152 или иных совместимыми «азиатского» типа 4V100.

Модули управления KIPVALVE KVLink-200 и KVLink-100  одновременно поддерживают протоколы Modbus RTU и CANopen.

Для управления пневмораспределителями по технологии КИПВАЛЬВ КВЛинк достаточно простого ПЛК (программируемого логического контроллера) или программируемого реле с поддержкой протокола Modbus RTU или CANopen без дискретных выходов.

Модуль управления KVLink настраивается с помощью пошагового конфигуратора для компьютера. Для конфигурирования не требуются навыки программирования. В конфигураторе можно выбрать количество катушек, а также адрес устройства и скорость работы по протоколам ModBus RTU и CANopen. Модуль управления KVLink подключается к компьютеру при помощи кабеля STP-1728E. Этот кабель приобретается один раз и может использоваться для настройки неограниченного количества модулей управления КВЛинк.

Да, можно. При этом для предотвращения отражения сигнала в конце линии необходимо установить согласующий резистор. В модулях управления KIPVALVE KVLink для удобства предусмотрена сборка RJ45 со встроенным резистором на 120 Ом.

Модуль управления KIPVALVE KVLink имеет 2 порта для подключения катушек. К каждому порту можно подключить до 32 катушек CL912-DC24V-4W. В общей сложности 64 катушки.

Понять алгоритм расчета суммарного тока блока питания проще всего на примере:

Ток потребления одной катушки CL912-DC24V-4W, 24VDC, 4Вт: 167 мА.

Ток потребления модуля управления KVLink-100 или KVLink-200: < 125 мА (рассчитано из мощности < 3 Вт при напряжении 24 В).

Коэффициент одновременности: 1,5 (рекомендуется для учета пусковых токов и обеспечения запаса).

Формула для расчета: общий ток источника питания (мА) = (количество катушек × ток катушки) × 1,5 + ток модуля управления

Пример расчета для 10 одновременно включенных катушек:

Суммарный ток катушек: 10 шт. × 167 мА = 1670 мА

С учетом коэффициента: 1670 мА × 1,5 = 2505 мА

Общий ток системы: 2505 мА + 125 мА = 2630 мА (≈ 2,63 А)

Рекомендуется выбрать блок питания с выходным током не менее 2,7 А.

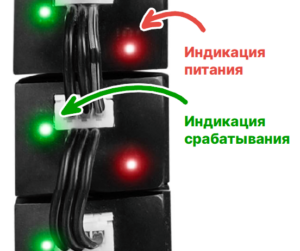

В катушках KVLink CL912-DC24V-4W имеется встроенная индикация срабатывания (зеленый светодиод) и питания (красный светодиод).

Катушки KIPVALVE KVLink CL912-DC24V-4W подключаются друг к другу каскадом при помощи разъёма типа XH-3. Разъём первой катушки подключается к модулю управления KVLink-200.

В случае, когда встроенного в катушку KVLink CL912-DC24V-4W провода недостаточно, используются удлинительные провода KVLink S3-10 (10 см), S3-30 (30 см), S3-50 (50 см). Например, при управлении бистабильными пневмораспределителями, для нижних катушек необходимо использовать удлинительный провод KVLink S3-10. Также удлинительные провода используются для соединения нескольких пневмоплит с KVLink.

Катушки не имеют адресного кода. Адрес катушки задаётся автоматически исключительно её физическим местоположением в системе. Модуль управления KVLink имеет 2 порта для подключения катушек – DV1 и DV2. К порту DV1 подключаются катушки с 0 до 31, к порту DV2 подключаются катушки с 32 до 63. Катушки KVLink можно произвольно менять местами при использовании.

Модуль управления KIPVALVE KVLink монтируется на пневмоплиту двумя винтами. Порты под модулем управления необходимо заглушить, установив резиновую прокладку (обычно идет в комплекте с плитой) и металлическую заглушку (приобретается отдельно, например KIPVALVE G200-B).

Да, можно. Главное соединить модуль управления с катушками. Если длины встроенного провода недостаточно, используйте удлинительные провода KVLink S3.

Функционально модули управления KVLink-100 и KVLink-200 не отличаются. Разница лишь в габаритных размерах.

Модули управления KIPVALVE KVLink-200 подходят для монтажа на пневмоплиту типа KIPVALVE G200 (для пневмораспределителей КИПВАЛЬВ 538-2152, 534-2152, 538-2252, 534-2252, 538-2253C, 534-2253C или иными «азиатского» типа 4V200).

Модули управления KIPVALVE KVLink-100 подходят для монтажа на пневмоплиту типа KIPVALVE G100 (для пневмораспределителей КИПВАЛЬВ 538-1152 или иных совместимыми «азиатского» типа 4V100).

Таким образом, к любому модулю управления KVLink можно подключать пневмораспределители «азиатского» типа 4V100 или 4V200. Разница лишь в возможности монтажа непосредственно на пневмоплиту.

Модули управления KVLink-200 доступны к заказу, модули управления KVLink-100 будут доступны по втором полугодии 2026 года.

Да, можно. Пневмораспределители необязятельно должны быть установлены на пневмоплите. Это лишь вопрос компактности и удобства подвода воздуха.

Рабочая температура: от 0 °C до +55 °C.

Защита от внешних воздействий: Комплектующие KVLink должны быть защищены от прямого контакта с водой, маслом, большим количеством пыли и агрессивными химическими средами.

Степень защиты модуля управления и катушек KIPVALVE KVLink от внешних воздействий IP20

Для обеспечения стабильной и безошибочной работы сетевых интерфейсов RS-485 и CAN необходимо соблюдать следующие правила.

Требования к кабелю
Для обеих типов сетей необходимо использовать экранированную витую пару, предназначенную для промышленных сетей связи.

Подключение и заземление

• Проводка:Подключите сигнальные линии (RS-485A+/A- или CAN1H/CAN1L) в соответствии с распиновкой.
• Земля связи (CGND):Линию CGND рекомендуется подключить к соответствующей клемме на контроллере (ПЛК). Это улучшает помехозащищенность. Примечание: Если клемма CGND на ПЛК отсутствует, данную линию следует оставить неподключенной.

Согласование нагрузочных резисторов (терминирование)
Для предотвращения отражения сигнала в конце линии необходимо установить согласующий резистор.

• Номинал резистора:120 Ом.
• Размещение:Резисторы подключаются параллельно между сигнальными линиями (A+ и A- для RS-485; CANH и CANL для CAN) только на самых дальних устройствах в сети.

В модулях управления КИПВАЛЬВ KVLink для удобства предусмотрена сборка RJ45 со встроенным резистором на 120 Ом.

Её необходимо установить в разъем RJ45 самого дальнего устройства в линии связи для обеспечения корректного согласования импеданса.

При работе по Modbus RTU модули KVLink используют интерфейс RS‑485, поэтому реальная дальность связи определяется качеством кабеля, скоростью обмена и правильностью построения линии. В типичных условиях промышленной эксплуатации при использовании экранированной витой пары, линейной топологии (шина без длинных ответвлений) и установке терминаторов на концах сети длина линии на низких скоростях (порядка 9600 бод) может достигать примерно 1000–1200 метров.

При увеличении скорости обмена (19 200, 38 400 бод и выше) максимально допустимое расстояние обычно уменьшается, поэтому для длинных линий рекомендуется использовать более низкий битрейт, качественный кабель, корректное заземление и, при необходимости, повторители RS‑485 для расширения расстояния или разделения сегментов сети.

При работе по CANopen модули KVLink подключаются к шине CAN, а максимальная длина линии зависит от скорости обмена и качества прокладки кабеля. Для типичных промышленных скоростей (125–500 кбит/с), используемых в большинстве систем автоматизации, рекомендуем ориентироваться на диапазон примерно от 100 до 500 метров при соблюдении требований к кабелю, топологии и согласованию линии.

Теоретически при сильном снижении скорости (например, до 10–20 кбит/с) длина CAN-линии может достигать нескольких километров (до 5–6 км), но такие режимы используются редко и требуют тщательной проработки проекта, подбора подходящего кабеля и строгого соблюдения рекомендаций по построению сети CANopen.
